Grossanlagen HS 45-P.LC bis HS 110-P.LC

Mehr Komfort mit Heitzmann Stückholzheizungen.

HeitzmannDiese Heitzmann 1-Meter-Grossheizung hat Ihnen einiges zu bieten:

  • Leistung 45 kW, 50 kW, 55 kW, 60 kW, 70 kW, 90 kW, 100 kW und 110 kW

  • Hoher Wirkungsgrad

  • Sehr robuste und kompakte Holzheizung

  • Sehr grosser Füllraum 430 - 930 l

  • Brennstofferkennung mit Lambda-Sonde

  • Perfekte Verbrennung mit patentierter Gasbrennwabe

  • Brennraumlänge 1.1 m

  • Sehr einfache Reinigung, alles ist gut zugänglich







Diese 1-Meter-Gross-Holzheizung eignet sich vorallem für Gewerbebetriebe.

Abmassungen und technische Daten

  Einheit HS 45-P.LC HS 50-P.LC HS 55-P.LC HS 60-P.LC HS 70-P.LC HS 90-P.LC HS 100-P.LC HS 110-P.LC
Nennleistung kW 45 55  62  60  75  95  115  120
Breite mm 860 860 860 1005 1005 1005 1005 1005
Tiefe mm 1820 1820 1820 1820 1820  1820  1820  1820
Höhe mm  1550  1550  1550  1850  1850  1850  1850  2210
Füllrauminhalt 430 430  430  690  690  690  690  930
Füllraumtiefe mm 1100 1100 1100  1100  1100  1100  1100  1100
Fülltüre mm 600x350 600x350 600x350 710x430 710x430 710x430 710x430 2 x
710x330
Rauchrohr DM mm 200 200  200  250  250  250 250 250
Gewicht kg 1290 1290 1290  1720  1720  1720  1720  1950

Füllmenge Spälten Hartholz kg 150 150  150  260  260  260  260  370
Füllmenge Spälten Weichholz kg 105  105  105  185  185  185  185  255

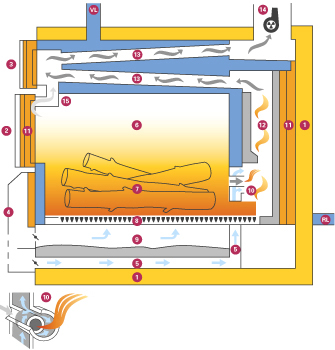

Schnittbild 1-Meter-Grossheizung


 Heitzmann
  1. Minimale Verluste durch optimale Wärmedämmung
  2. Grosse Fülltüre
  3. Reinigungstüre zu Wärmetauscher
  4. Wartungstüre mit eingebauten Luftmengenantrieben
  5. Vorwärmung im Sekundärluftkanal
  6. Grosser Füllraum für 0.5 m Spälten
  7. Primäre Verbrennungszone,
  8. Holzgasproduktion
  9. Grosse Rostfläche - gutmütiges Glutbett
  10. Aschenraum
  11. Patentierte Gasbrennwabe mit Injektionsdüse
  12. Feuerfeste, wärmedämmende Auskleidung
  13. Wirbelbrennkammer, Holzgasverbrennung
  14. Wärmetauscher
  15. Rauchgasventilator
  16. Schwellgasabsaugung, nur bei offener Tür aktiv



Die Injektordüse – ausgeklügelte Heitzmann-
Technologie für ein ideales Gasgemisch zur Nachverbrennung


  VL Vorlauf
RL Rücklauf

Diese Punkte zeichnen diese Stückholzheizung aus

Lambdasonde mit Brennstoffqualitäts-Erkennung
Egal, welcher Brennstoff eingefüllt wird, die Steuerung erkennt mittels Lambdasonde den jeweiligen Heizwert und regelt die Primär- und  Sekundärluft optimal.


Perfekte Verbrennung
Über die Gasbrennwabe mit Injektionsdüse werden die Holzgase wirbelförmig mit vorgewärmter, sekundärer Verbrennungsluft vermischt, wodurch sie - aufgeteilt in Einzelflammen (Flächenbrenner) - optimal verbrennen.


Vollschamottierte Hochleistungsbrennkammer zur optimalen Nachverbrennung
Die Schamottbrennkammer garantiert durch ihren speziellen Speichereffekt hohe Verbrennungs-temperaturen (auch bei Teillast) und gewährleistet eine bequeme Selbstzündung sogar bei langen Nachlegeintervallen.


Wirbel im Rundrohr
Um die gewonnene Energie voll zu nutzen und den Wirkungsgrad zu erhöhen, wird der Wärmestrom mit Hilfe von Schneckenwindungen in einem spiral-förmig verlängerten Strömungsweg so nahe wie möglich an den Wärmetauscher heran geleitet.


Drehzahlgeregeltes Saugzuggebläse
Je nach Leistungsbedarf regelt die «Lambda-Control» die Drehzahl des Sauggebläses. Dieses Konzept garantiert eine optimale Verbrennung mit niedrigsten Abgastemperaturen und höchsten Wirkungsgraden. Der Rauchrohranschluss kann nach oben oder links bzw. rechts seitlich erfolgen.


Steuerung "Lambda-Control"
Die einzigartige Regelung für modernsten Bedienkomfort. Sie regelt den kompletten Verbrennungs-prozess, die Rücklaufanhebung und die Speicherladung.


Effiziente Isolierung
Diese Holzheizung ist mit einer hocheffizienten «Rundum»-Isolierung ausgestattet. Nicht nur die Türen und die komplette Aussenhülle sind isoliert, sondern auch der Kesselboden.


Einfache Reinigung
Alles ist von vorne zugänglich und einfach und bequem zu entaschen in die unten liegende Aschelade.

Heitzmann         Heitzmann         Heitzmann
Lambdasonde für eine
optimale Verbrennung

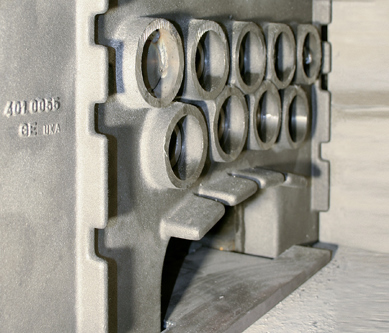

  Gasbrennwabe für eine
perfekte Verbrennung
  Einfache Reinigung - bequem
von vorne zugänglich
